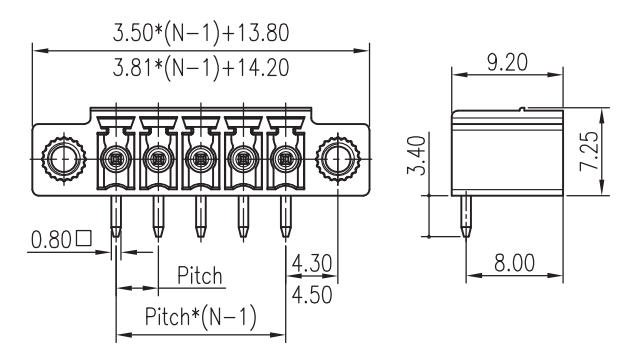

UEH-200RW-3.81
3.81mm間距，單排彎針帶法蘭，連接器公端PCB焊接針座； 額定值：160V，8A； 操作方向：180度（插合方向?qū)CB板）； 02-24位可供； 產品已獲得UL認證
類別：插拔式PCB端子臺—MC連接器公端PCB焊接針座—UEH-200RW-3.81
簡介：
* 標準的接插系統，與業界標桿品牌互配良好，兼容無憂；
* 帶法蘭設計，與PCB板和插頭均能提供額外的固持能力，安全性更高；
* 適用于波峰焊和手工焊接，安裝后插合方向與PCB板成180度；
* 按照IEC61984標準設計；也符合UL1059標準；產品已獲得UL認證；
* 可插入編碼片對公母進行配對編碼，防止誤插；
* 02-24位可供；平面可定制印字或者貼裝不干膠標識條；
* 配套插頭有90度和180度和270度3個方向，不同組合適配不同應用場景；
應用：
* 自動化控制信號連接：各類控制器，PLC，變頻器，驅動器...
型號命名規則：
關鍵商業數據
| 訂貨號 | 0 |
|---|---|
| 包裝單位(只) | 0 |
| 單件凈量 | 0 |
技術參數
| 額定電壓（Rated Voltage） | 160V(IEC III/2)，300V(UL) |
|---|---|
| 額定電流（Rated Current） | 8A(IEC), 8A(UL) |
| 額定連接容量(Rated connection capacity) | —— |
| 額定沖擊電壓(Rated surge voltage) | 2.5KV |
| 耐電壓(1分鐘)(Withstanding Voltage/1Min) | 1600V AC |
| 絕緣電阻(Insulation Resistance) | 500M? or more at DC500V |
| 電流承載部件材料和鍍層( Material & Plating of Current carrier ) | Copper alloy ，Tin plated（銅合金鍍錫） |
| 絕緣材料(Insulation Material) | PA66 UL94 V-0 |
| 接線螺絲(Wire clamp unit Screw)，扭矩( torque ) | —— |
| 剝線長度(Wire stripping length) | —— |
| 固定螺母(Mounting nut)，扭矩(torque ) | M2.5，0.25Nm Max. |
