UEP-300VW-5.08
5.08mm間距，單排帶法蘭，連接器母端接線插頭； 額定值：320V，20A，2.5mm2； 出線方向：180度（線對插合方向）； M3螺釘壓線框接線單元，02-24位可供； 產品已獲得UL認證
類別：插拔式PCB端子臺—MC連接器母端螺釘接線插頭—UEP-300VW-5.08
簡介：
* 最普遍應用的螺釘壓線框接線方式，接觸壓力大溫升低,，簡單可靠；
* 標準的接插系統，與業界標桿品牌互配良好，兼容無憂；
* 出線方向與插合方向成180度；螺釘法蘭配合針座提供額外的安全固持；
* 默認交付狀態為進線孔打開狀態，便于快速接線；
* 按照IEC61984標準設計；也符合UL1059標準；產品已獲得UL認證；
* 可插入編碼片對公母進行配對編碼，防止誤插；
* 進線孔上方平面可定制印字或者貼裝不干膠標識條；
* 02-24位可供；配套針座有90度和180度2個方向，彎針尤其適合穿板應用；
應用：
* 自動化控制信號連接：各類控制器，PLC，變頻器，驅動器...
* 電子設備電源連接：工控電源，變頻器，驅動器，逆變器，濾波器...

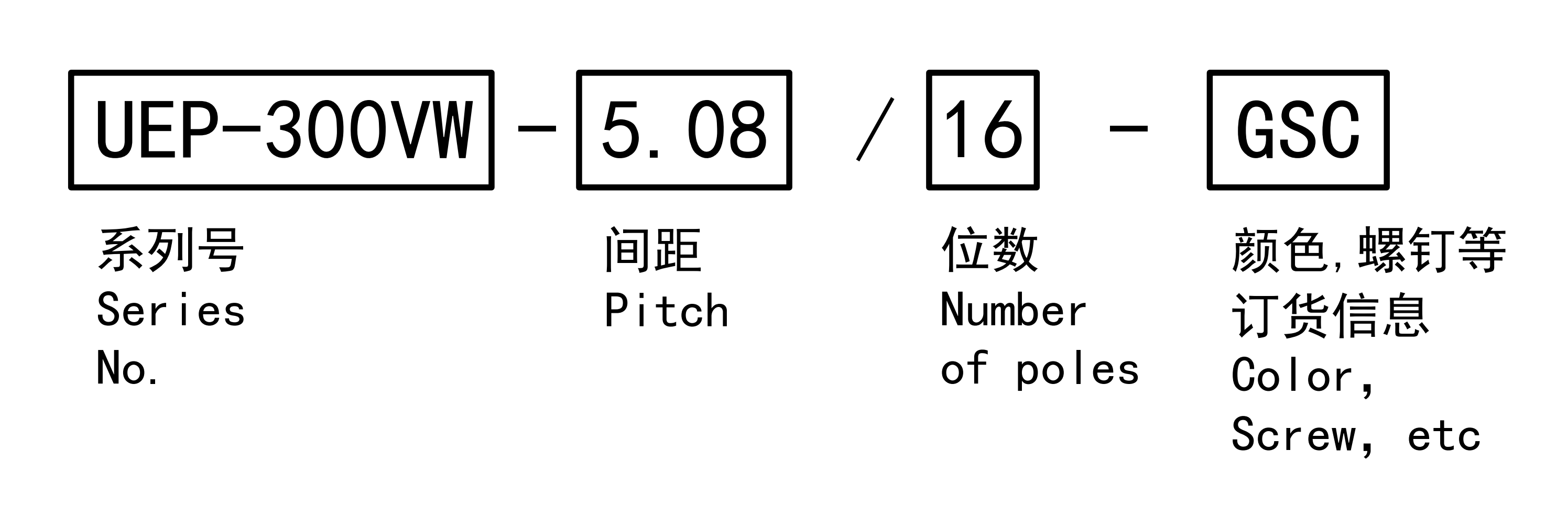

型號命名規則：
關鍵商業數據
| 訂貨號 | 0 |
|---|---|
| 包裝單位(只) | 0 |
| 單件凈量 | 0 |
技術參數
| 額定電壓（Rated Voltage） | 320V(IEC III/2)，300V(UL) |
|---|---|
| 額定電流（Rated Current） | 20A(IEC), 16A(UL) |
| 額定連接容量(Rated connection capacity) | 0.2-2.5mm2, 28-12AWG Sol&Str |
| 額定沖擊電壓(Rated surge voltage) | 4KV |
| 耐電壓(1分鐘)(Withstanding Voltage/1Min) | 2200V AC |
| 絕緣電阻(Insulation Resistance) | 500M? or more at DC500V |
| 電流承載部件材料和鍍層( Material & Plating of Current carrier ) | Copper alloy ，Tin plated（銅合金鍍錫） |
| 絕緣材料(Insulation Material) | PA66 UL94 V-0 |
| 接線螺絲(Wire clamp unit Screw)，扭矩( torque ) | M3, 0.5-0.6Nm |
| 剝線長度(Wire stripping length) | 6.5-7.5mm |
| 固定螺釘(Mounting Screw)，扭矩(torque ) | M2.5， 0.25Nm Max |
