UE500-6.35
6.35mm間距，單排，固定式PCB端子臺； 額定值：630V，32A，4mm2； 出線方向：180度（線對板）； M3螺釘壓線框接線單元，02-24位可供；
類別：固定式PCB端子臺—歐規螺釘式PCB電纜連接件—UE500-6.35
簡介：
* 普遍應用的螺釘壓線框接線方式，接觸壓力大溫升低,，簡單可靠；
* 適用波峰焊或者手工焊接；
* 安裝后出線方向與PCB（線路板）成180度；
* 默認交付狀態為進線孔打開狀態，便于快速接線；
* 按照IEC60947標準設計；也符合UL1059標準；
* 進線孔上方平面可定制印字或者貼裝不干膠標識條；
* 02-24位可供；
應用：
* 自動化控制信號連接：各類控制器，PLC，變頻器，驅動器...
* 電子設備電源連接：工控電源，變頻器，驅動器，逆變器，濾波器...

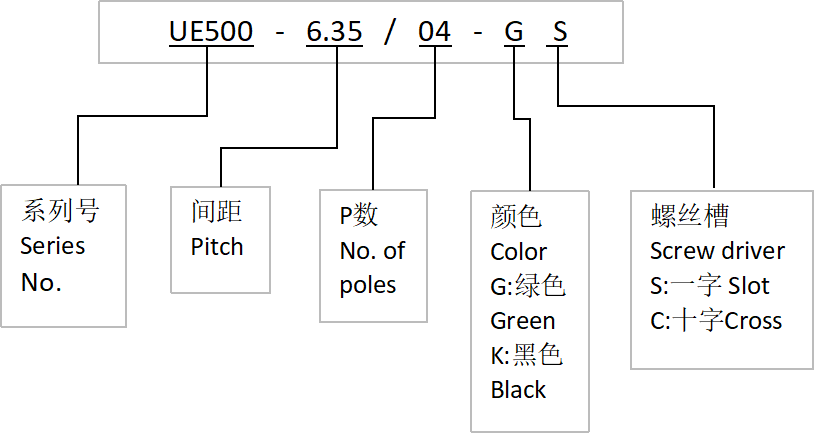

型號命名規則：
關鍵商業數據
| 訂貨號 | 0 |
|---|---|
| 包裝單位(只) | 0 |
| 單件凈量(g) | 0 |
技術參數
| 額定電壓（Rated Voltage） | 630V(IEC III/2)，300V(UL) |
|---|---|
| 額定電流（Rated Current） | 32A(IEC), 30A(UL) |
| 額定連接容量(Rated connection capacity) | 0.2-4mm2, 28-10AWG Sol&Str |
| 額定沖擊電壓(Rated surge voltage) | 6KV |
| 耐電壓(1分鐘)(Withstanding Voltage/1Min) | 3100V AC |
| 絕緣電阻(Insulation Resistance) | 500M? or more at DC500V |
| 電流承載部件材料和鍍層( Material & Plating of Current carrier ) | Copper alloy ，Tin plated（銅合金鍍錫） |
| 絕緣材料(Insulation Material) | PA66 UL94 V-0 |
| 接線螺絲(Wire clamp unit Screw)，扭矩( torque ) | M3, 0.5Nm-0.6Nm |
| 剝線長度(Wire stripping length) | 7.5-8.5mm |
| 固定螺釘(Mounting Screw)，扭矩(torque ) | None（無） |
